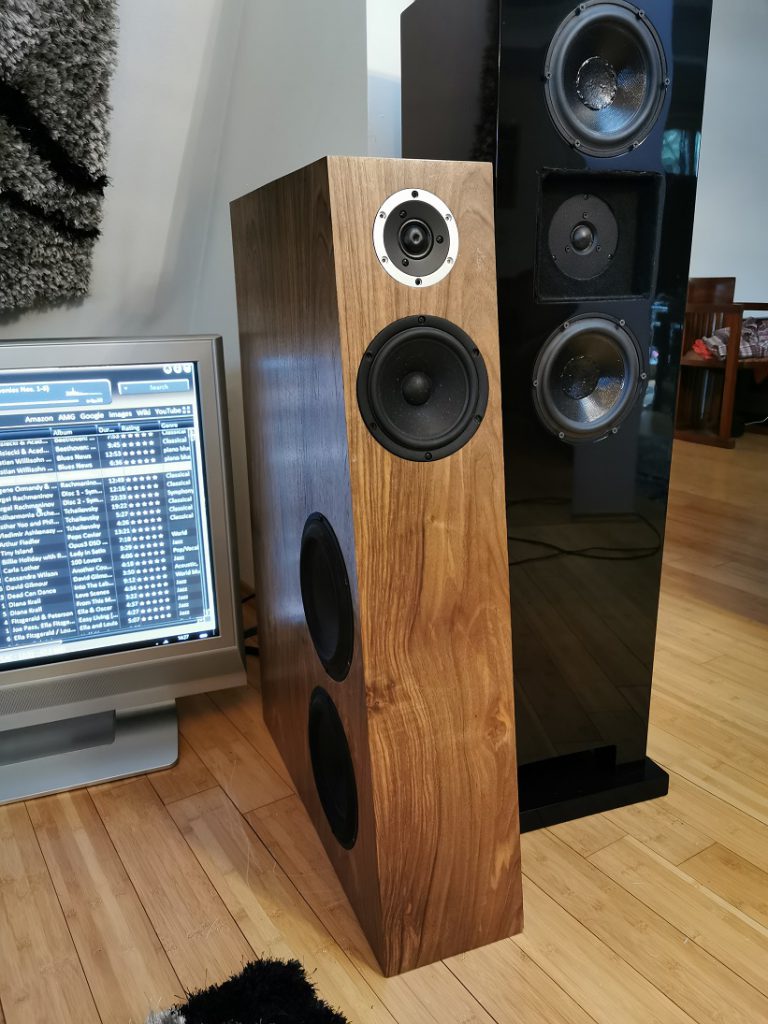

Kolumny inspirowane starymi, najlepszymi konstrukcjami Audio Physic, z początku świetności marki, tylko z lepszymi głośnikami basowymi na pokładzie. Wąska wysmukła i głęboka konstrukcja z podwójnymi głośnikami basowymi na bocznej ściance, w obudowie zamkniętej z wykorzystaniem głośników SB Satori TW-29RN-B oraz Scan Speak 18W4424G00 i 2x 21W 8555-01. Efektywność 90.5db 4ohm.
Powstały w czasie pandemii kiedy moja firma była zamknięta w kwietniu 2020 i miałem dużo wolnego czasu w domu.
wykres charakterystyki i fazy z wygładzaniem 1/3 oktawy 1m
Jest to konstrukcja 4 ohmowa o efektywności 90,5db i mimo wysokiej efektywności wymaga wydajnego wzmacniacza. Lampa 300B SE nie będzie się nadawać, ze względu na niską wydajność prądową, ale już 845SE, 211SE lub 6550/KT88 PP sobie dobrze radzą. Kolumny bardzo dobrze różnicują podłączoną elektronikę, szczególnie wzmacniacz oraz jakość nagrań. Niemrawo brzmiący wzmacniacz nie będzie więc odpowiedni, ale z odpowiednio mocnego i wydajnego wzmacniacza można uzyskać duże głośności czystego dźwięku.
Projekt posiada dobrą zgodność fazową oraz piękne, żywe i muzykalne brzmienie. Zapewnia porządek na scenie dźwiękowej i punktowe źródła dźwięku zawieszone w przestrzeni. Brzmienie jest bardzo dokładne, przestrzenne i analityczne, ze znakomicie kontrolowanym, dosyć potężnym i szybkim basem. Wysokie tony po prostu płyną, nie mają żadnej ostrości i podkreślonych dźwięków sss. Przekaz jest w żywej tonacji dzięki głośnikowi średniotonowemu Scan Speaka z membraną z włókna szklanego. Jest to w rzeczywistości głośnik niskośredniotonowy wykorzystany jako średniotonowy, o efektywności 91db i dość szeroko rozciągniętej charakterystyce. Jako wysokotonowy pracuje świetny kopułkowo-pierścieniowy Satori TW-29 RN z neodymowymi magnesami, o deklarowanej efektywności 96db. Zwrotnica jest generalnie 3 rzędu, za wyjątkiem filtrowania średniotonowca od dołu jedynie za pomocą kondensatora. Pasmo podziału jest przy 220Hz oraz 2200Hz. Głośniki są podłączone w zgodnej fazie.
Zwrotnica jest bardzo skomplikowana i zawiera filtry korygujące impedancję oraz układy RLC i LR filtrujące „górki” charakterystyki głośnika średniotonowego. Zawiera dużo drogich kondensatorów o wysokich pojemnościach. Cewki w sekcji basowej są nawinięte bardzo grubym drutem, a cewki filtrujące średnie tony średnim drutem, dlatego rezystancja tych cewek wynosi ok 0.2ohma, ale jest to celowy zabieg, bo te cewki jednocześnie nieco tłumią efektywność głośnika średniotonowego, który w wyższym zakresie średnicy posiada efektywność aż 92db. Kondensatory w sekcji wysokotonowej to białe Mundorfy, a pozostałe to SCR. Rezystory powinny być bezindukcyjne.

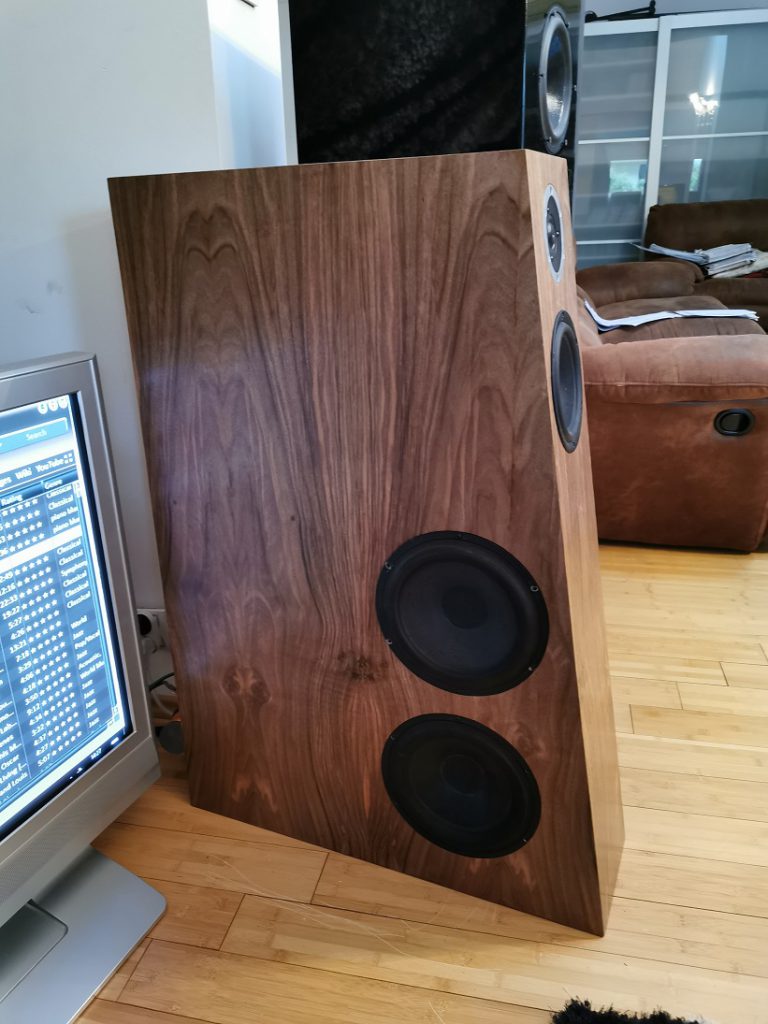

Konstrukcja ma 95cm wysokości i jest bardzo głęboka ma 66cm głębokości u dołu. Jest wąska i ma 19,5cm szerokości, a ścianka przednia jest nachylona pod kątem ok 9st, także górna ścianka ma głębokość 52,5cm
Obudowa ma wzmocnienia wewnętrzne i jest wykonana z mdf 28 i fornirowana ciemnym orzechem. Samodzielnie ją wykonałem i fornirowałem od początku do końca, jest więc moim dziełem. Głośniki basowe po 2szt na kanał pracują w 51L obudowie zamkniętej wytłumionej jedynie 2cm gąbkami wklejonymi do ścianek bocznych, tylnej i dolnej, nie ma dodatkowego wytłumienia watą, wełna itp. Nie lubię przetłumionych skrzyń basowych bo bas robi się bułowaty i mało twardy, zbyt jednostajny oraz zmiękczony.
Sekcja średnio-wysoko tonowa pracuje w oddzielnej komorze o objętości ok 9L i jest wentylowana z tyłu tunelem BR 4cm średnicy w celu odblokowania głośnika średnio tonowego aby swobodniej pracował (duża komora i wentylacja). Tłumienie górnej komory jest gąbka 2cm na dolnej ściance przykrywającej zwrotnicę i wata bawełniana niezbyt ciasno.
