Kolumny inspirowane starymi konstrukcjami Audio Physic, tylko z lepszymi głośnikami basowymi i wysokotonowym na pokładzie. Wąska wysmukła i głęboka konstrukcja z podwójnymi głośnikami basowymi na bocznej ściance, w obudowie zamkniętej, z wykorzystaniem głośników Seas 27TDC oraz Scan Speak 18W8522a01 LE i 2x 21W 8555-01. Efektywność 90db 4ohm.

Powstały w czasie pandemii kiedy moja firma była zamknięta w kwietniu 2020 i miałem dużo wolnego czasu w domu. Nawet obudowy wykonałem własnoręcznie w garażu.

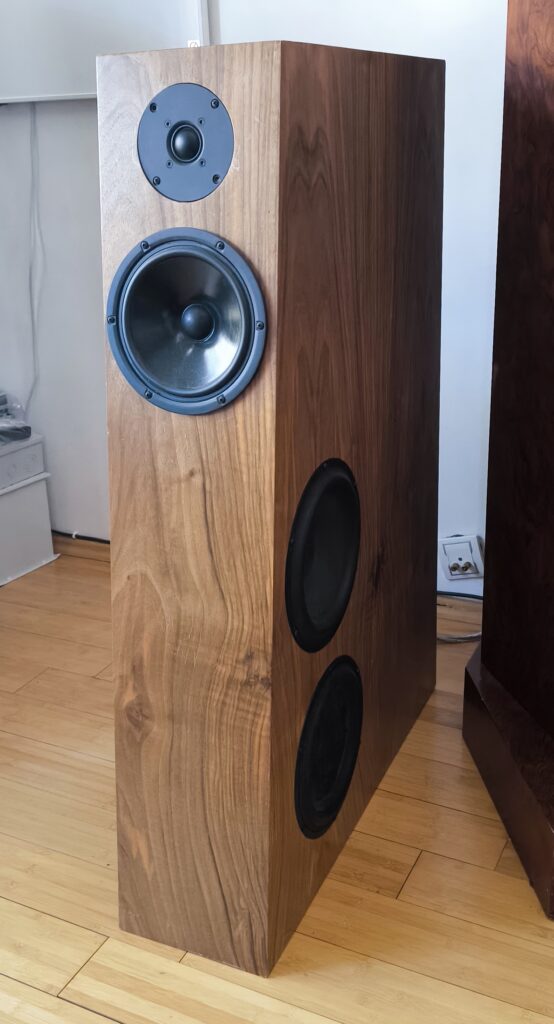

zdjęcia kolumny

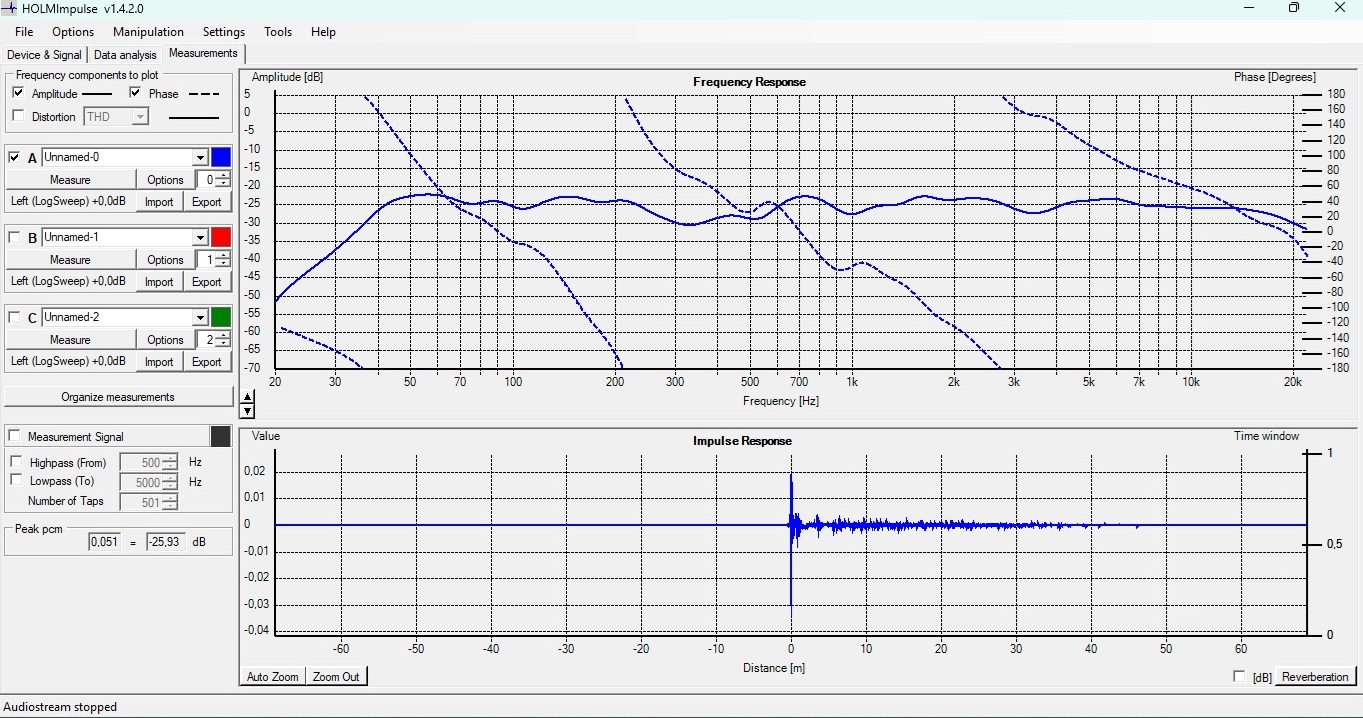

wykres charakterystyki i fazy z wygładzeniem 1/3 oktawy 1m, mierzony w wolnej przestrzeni na środku bardzo dużego 55mkw i wysokiego 4m i mocno wytłumionego pomieszczenia, z daleka od ścian

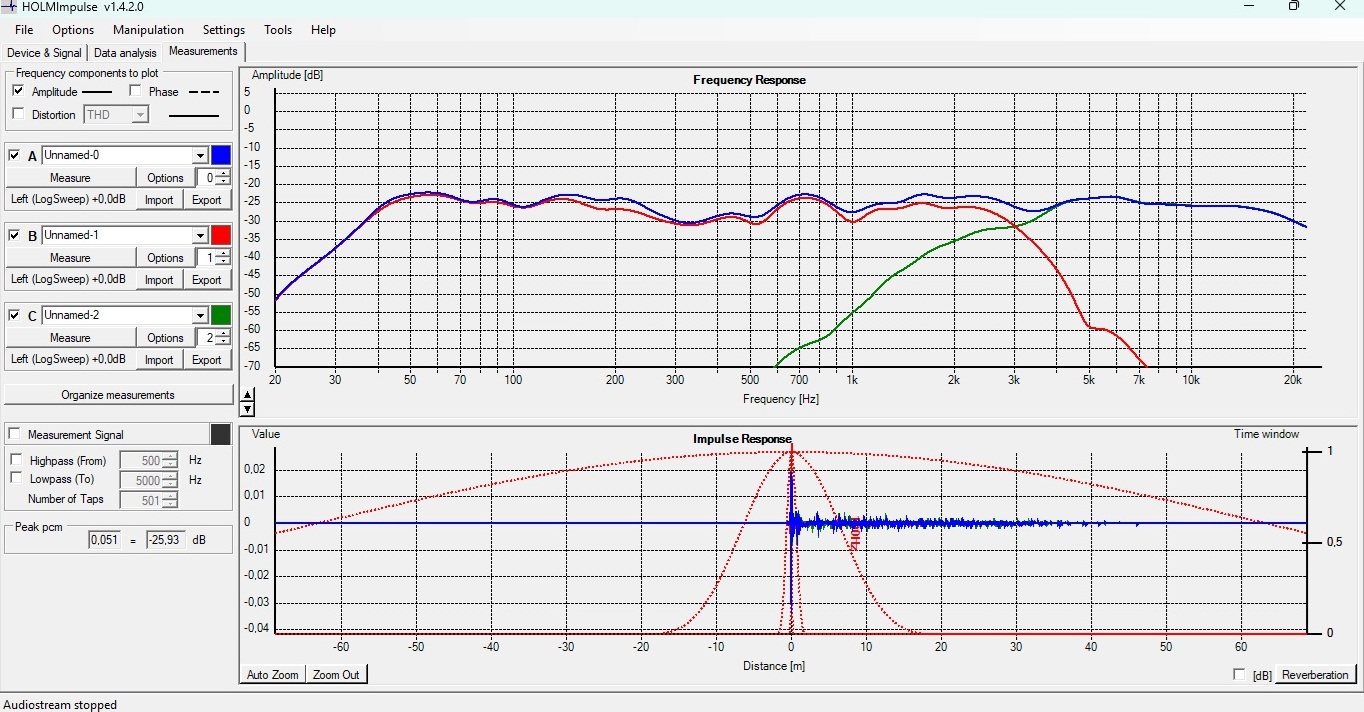

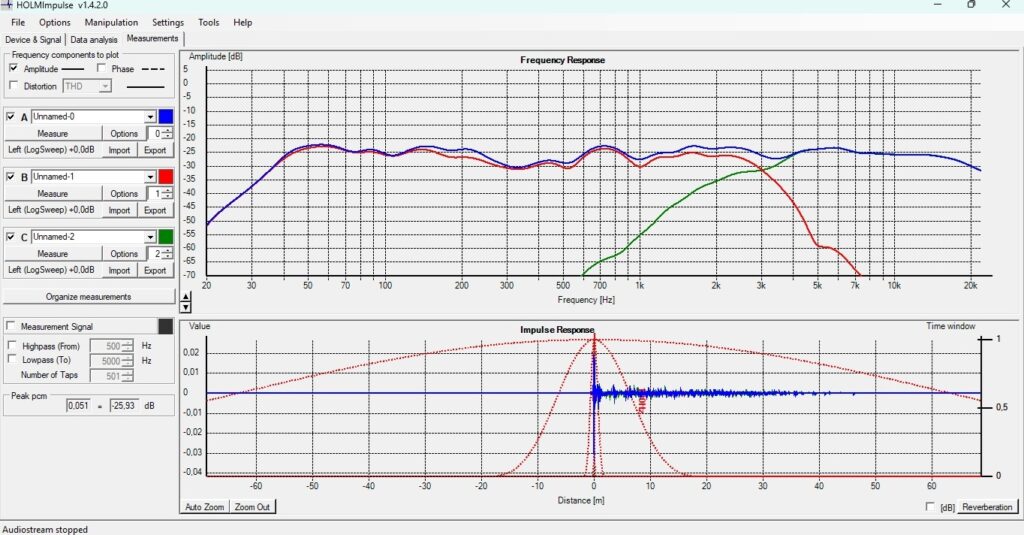

wykres charakterystyki z wygładzaniem 1/3 oktawy 1m, mierzony w wolnej przestrzeni na środku bardzo dużego 55mkw i wysokiego 4m i mocno wytłumionego pomieszczenia, z daleka od ścian

Jest to konstrukcja 4 ohmowa o efektywności 90db oraz wyrównanej charakterystyce. Mimo wysokiej efektywności wymaga wydajnego wzmacniacza. Lampa 300B SE nie będzie się zbytnio nadawać, ze względu na niską wydajność prądową, ale już 845SE, 211SE lub 6550/KT88 PP sobie dobrze radzą. Bardzo dobrze grają także te kolumny z tranzystorowymi końcówkami mocy o ciepłym brzmieniu, jak Naim NAP 250 i Exposure Super XVIII. U mnie obecnie steruje nimi NAP 250 klon, kreując wspaniały dźwięk.

Przekaz jest w spokojnej, spójnej tonacji, bez podkreślania dźwięków sss. Na scenie panuje porządek, a charakterystyka jest wystarczająco liniowa. W zakresie 300-500Hz występuje dołek charakterystyki ok 3db wynikający z baffle step wąskiej ścianki przedniej. Naturalną i przyjemną średnicę zapewnia papierowy głośnik Scan Speaka 18W 8522a01 LE, podobny do starych Vifa M17WH, ale z lepszym koszem. Nie jest to brzmienie bardzo wyrafinowane ze względu na budżetową cenę i charakter zastosowanych głośników średnio i wysokotonowych, ok 400zł sztuka (za tyle je kupowałem, nie znam aktualnych cen i ich dostępności). Basowe głośniki oczywiście to top, występujący także w bardzo drogich historycznych kolumnach różnych marek. Po prostu miałem je przez wiele lat na strychu i postanowiłem wykorzystać w tej konstrukcji.

18W8522a01 Limited Edition jest to w rzeczywistości głośnik niskośredniotonowy i jest 8ohmowy, ale został tu wykorzystany jako średniotonowy w kolumnie nominalnie 4 ohmowej. Dzięki temu można go filtrować od dołu tylko za pomocą kondensatora, bez ryzyka przeciążenia. Posiada wysoką efektywność 90db i szeroko rozciągniętą płaską charakterystykę aż do 5kHz. Jest to dość tani głośnik, o bardzo liniowym i ciepłym brzmieniu. Ciekawa budżetowa propozycja Scan Speaka. Nowe produkcje Scan Speaka z membraną z włókna szklanego z serii Discovery też przetestowałem w tej konstrukcji i mi się niezbyt podobały, brzmiały nieco szkliście.

Jako wysokotonowy pracuje Głośnik SEAS 27TDC z serii Prestige, który jest dość tanim głośnikiem wysokotonowym, ale o ładnej, niemęczącej górze, z dużą ilością powietrza, dzięki nie stosowaniu ferrofluidu, który zwykle tłumi detale. Jest to znakomity głośnik warty polecenia. Zwrotnica jest generalnie 3 rzędu, za wyjątkiem filtrowania średniotonowca od dołu jedynie za pomocą kondensatora. Pasmo podziału jest przy 200Hz oraz 3000Hz (przecięcie linii na wykresie / bo wykres fazy wskazuje na ok 2800Hz). Głośniki są podłączone w zgodnej fazie.

Kolumny najlepiej pracują ustawione na wprost bez doginania do środka. Można doginać, jak ktoś lubi, ale maksymalnie kilka stopni.

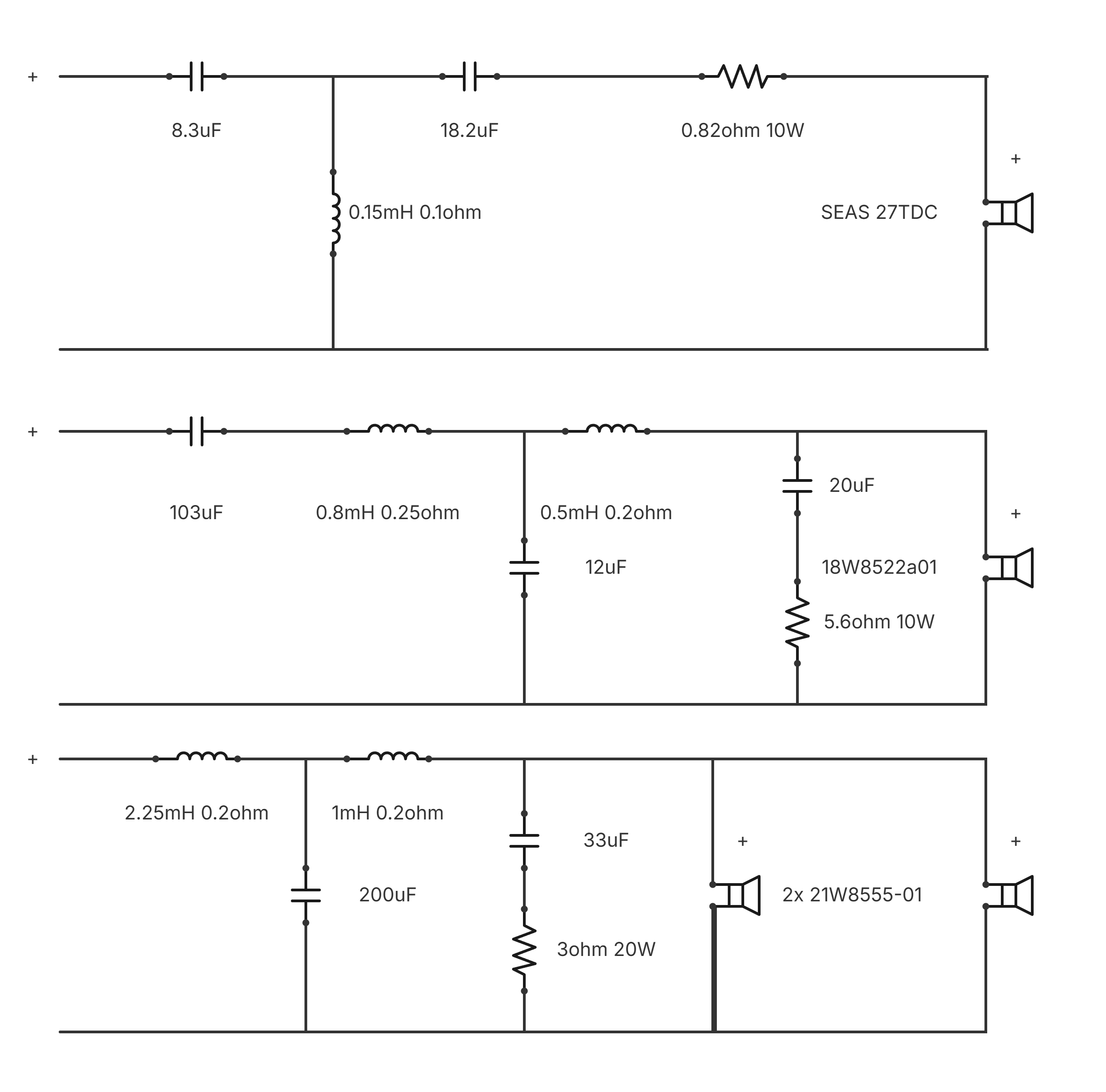

schemat zwrotnicy

Cewki w sekcji basowej i średniotonowej są powietrzne nawinięte bardzo grubym drutem. Kondensatory w sekcji wysokotonowej to białe Mundorfy M Cap, a pozostałe to MKP SCR, za wyjątkiem 200uF które są elektrolitami Mundorfa. Rezystory powinny być bezindukcyjne, u mnie są to zielone 10W Mundorfy i Superes. Rezystor tłumiący wysokie tony 0,82ohm Dayton ceramiczny 10W. Rezystor w korekcji impedancji głośników basowych ma 20W i to Mundorf.

Konstrukcja ma 95cm wysokości i jest bardzo głęboka ma 66cm głębokości u dołu. Jest wąska i ma 19,5cm szerokości, a ścianka przednia jest nachylona pod kątem ok 9st, także górna ścianka ma głębokość 52,5cm.

Obudowa ma wzmocnienia wewnętrzne i jest wykonana z mdf 28 i fornirowana ciemnym orzechem. Głośniki basowe po 2szt na kanał pracują w 51L obudowie zamkniętej wytłumionej jedynie 2cm gąbkami wklejonymi do ścianek bocznych, tylnej i dolnej, nie ma dodatkowego wytłumienia watą, wełna itp. Nie lubię przetłumionych skrzyń basowych, bo bas robi się bułowaty i mało twardy, zbyt jednostajny oraz zmiękczony.

Sekcja średnio-wysoko tonowa pracuje w oddzielnej komorze o objętości ok 9L i jest wentylowana z tyłu tunelem BR 4cm średnicy w celu odblokowania głośnika średnio tonowego aby swobodniej pracował (duża komora i wentylacja). Tłumienie górnej komory jest gąbka 2cm na dolnej ściance przykrywającej zwrotnicę i wata bawełniana niezbyt ciasno.
