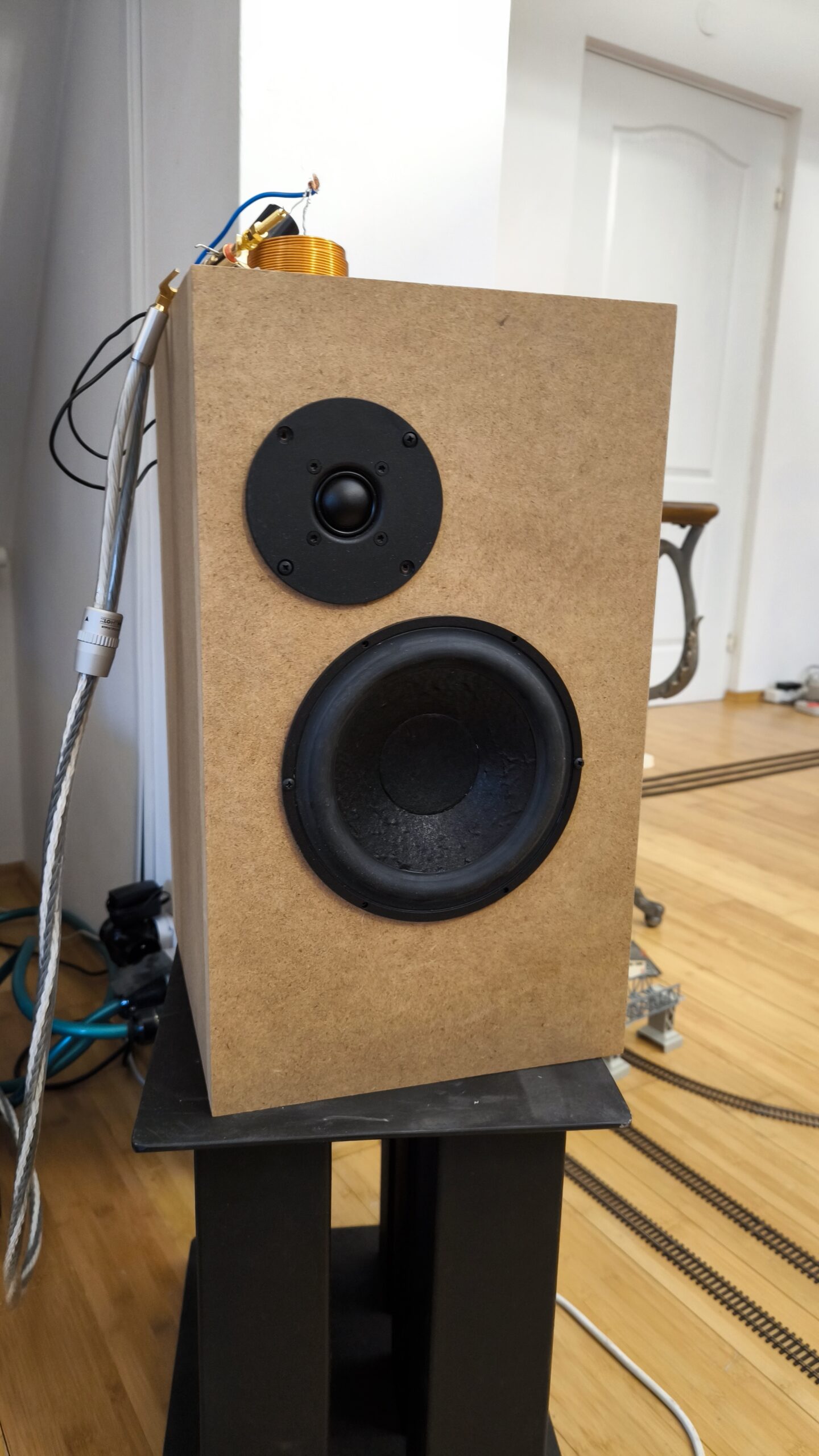

Kolumna oparta o głośniki Scan Speak 18W8535-01 + SEAS Prestige 27TDC

Szczegóły konstrukcji

W konstrukcji użyto słynny głośnik scan speaka 18W8535-01 (kupiony dzięki uprzejmości Andrzeja Kisiela), który w pierwotnym wariancie bez 01, występował w kolumnach Proac Response 2,5. Jest on znany z dobrej jakości, liniowej średnicy. Jest to głośnik przeznaczony do dużych obudów basreflex, powyżej 35 l, albo do obudowy zamkniętej. Ja jednak zastosowałem go tutaj w nietypowy sposób, w obudowie, w której jest otwór besreflex, ale jest on częściowo przytkany gąbką. Nie całkowicie zatkany, tylko częściowo i jest możliwy przepływ powietrza, jak dawniej w takim ustrojstwie variovent firmy Dynaudio. Rozwiązanie To zapewnia niższe tąpnięcie basu, niż w obudowie zamkniętej, ale obudowa nie musi być aż tak duża, jak w typowym basreflex przy tym głośniku. Jako głośnik wysokotonowy służy Seas z serii Prestige 27 TDC, który jest dosyć szczególnym głośnikiem, gdyż nie zawiera ferrofluidu i dzięki temu dźwięk jest bardzo napowietrzony, szczegółowy, przestrzenny, znacznie ciekawszy od wariantów tego głośnika z ferofluidem lub metalowych kopułek tego producenta z budżetowych linii. Brzmienie góry jest spokojne, przestrzenne, bez agresji, bez szeleszczenia, mimo że jest to dosyć budżetowy głośnik i kosztuje w okolicach 400 zł. Lubię ten głośnik, jest to już trzecia konstrukcja, w której go użyłem.

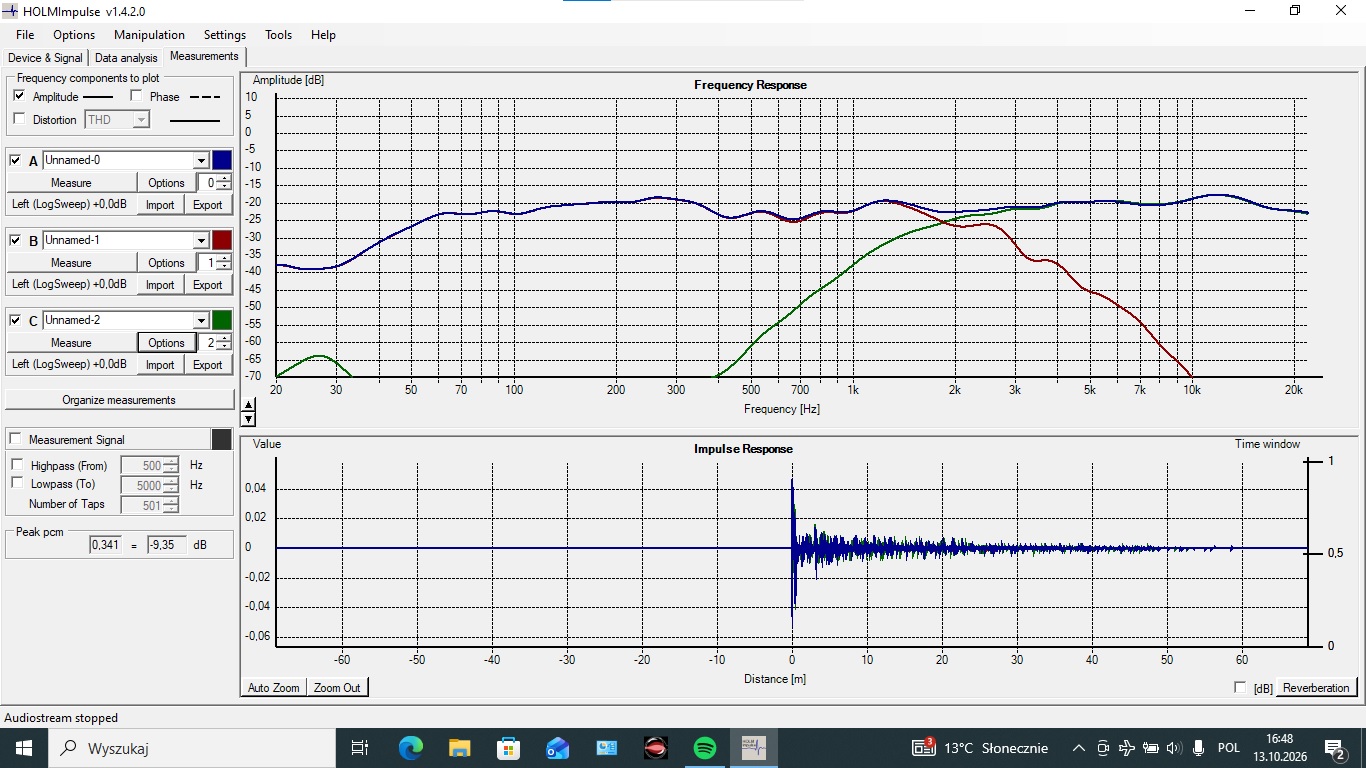

Tu oba głośniki zostały użyte z prostą zwrotnicą drugiego rzędu, która mnie bardzo zdziwiła, że zapewniła, poza bardzo liniową charakterystyką, także bardzo sfazowany dźwięk i uporządkowany, z dobrą głębią. Zawsze uważałem, że trzeba zastosować trzeciego rzędu zwrotnicę, żeby uzyskać z głośnikiem 18w8635-01 takie efekty, ale z tym Seasem wysokotonowym wystarcza zwrotnica drugiego rzędu. Zapewniając bardzo liniowe, wysokiej klasy brzmienie, ze spokojną górą, bardzo dobrą głębią, fortepian, skrzypeczki i wokale są dźwięczne i mają blask, a nie są stłumione i papierowe. Niski bas nie jest domeną tej konstrukcji, ale to było przewidywane już na etapie projektu, ze względu na rodzaj głośnika i rozmiar obudowy. Bas nie był wykładnią tego projektu, ale neutralność, dobra średnica z blaskiem, liniowość i powietrzność, co się udało. Projekt ten w obudowie zamkniętej świetnie może się sprawdzić w małych pokojach lub takich gdzie są problemy z kontrolą i wzbudzaniem się basu. Wiadomo, że z gołymi ścianami i dudnieniem żadna konstrukcja sobie nie poradzi, pokój odsłuchowy, nawet mały, musi być częściowo wytłumiony; biblioteka, kanapy, zasłony, gobelin, dywan itp. A każde kolumny muszą być trochę odsunięte od ściany. Jak ktoś ma większy pokój i chce dużo basu nisko schodzącego, musi wstawić te głośniki wraz ze zwrotnicą do dużej obudowy basreflex. Jako wzór (rozmiar i długość tunelu basreflex) może służyć klon Proac Response 2,5 przedstawiony w tej sekcji. Nic nie stoi na przeszkodzie, aby zrobić wolnostojący projekt tu przedstawiony w obudowie od Proac, na pewno zagra to dobrze i z wykopem.

Efektywność układu nie jest wysoka, zbliża się do 86db. Także kolumny potrzebują wzmacniacza przynajmniej 20-30W i to dobrej klasy przy takich małych mocach, a najlepiej z 60W.

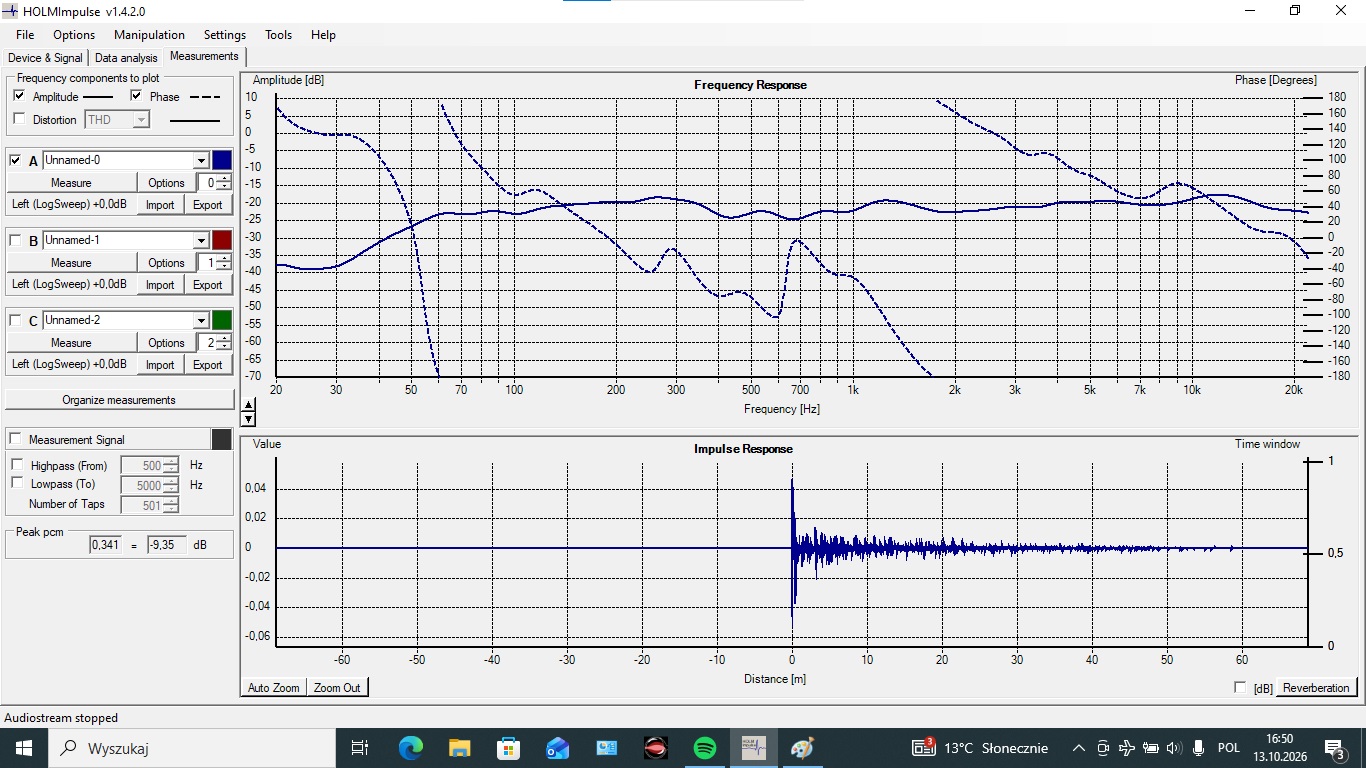

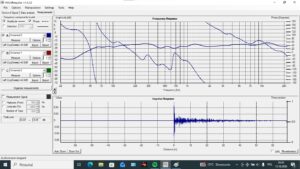

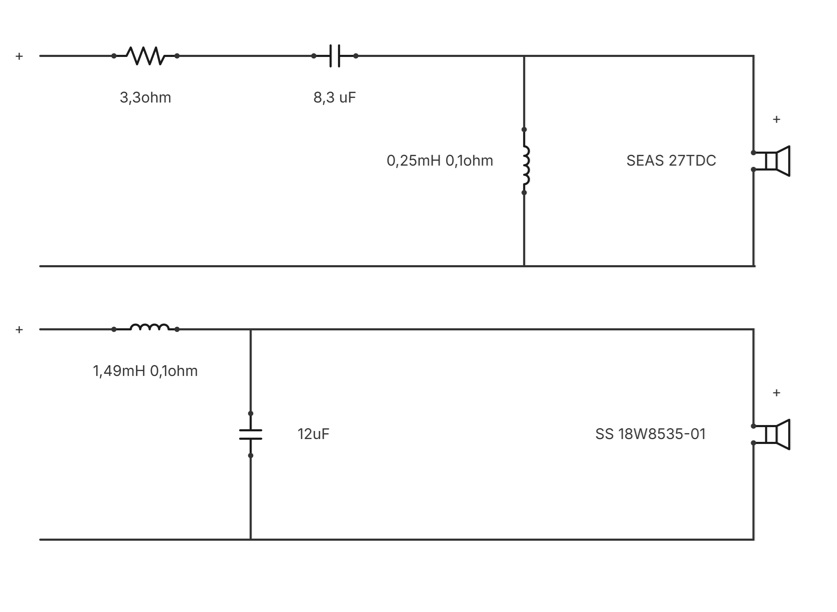

Zwrotnica jest prosta 2 rzędu, a głośniki są podłączone w zgodnych fazach. Pasmo podziału zwrotnicy jest w okolicy 1900Hz. Cewki powietrzne Jantzen z bardzo grubego drutu dla Scan Speaka, o rezystancji ok 0,2 ohm, a dla wysokotonowca średniej grubości drut o rezystancji 0,2ohma, kondensatory białe Mundorf, rezystor Mundorf zielony. Okablowanie wewnętrzne miedziane Melodika Purple Rain 2x 2.5. Zwrotnica nie ma kompensacji baffle step, żeby jej nie komplikować i nie obniżać efektywności o dodatkowe 2db. Ścianka przednia jest jednak szeroka, co minimalizuje baffle step i zapewnia konstrukcji efektywność w okolicy 86db. Układy kompensacji szerokości przedniej ścianki (maskujące spadek basu okolic 300-500Hz, kosztem efektywności) psują zwykle brzmienie, oprócz obniżania efektywności całej kolumny. Lepiej zastosować nieco szerszą obudowę 26-30cm, zamiast instalować układ BSC, przynajmniej z tym głośnikiem. Na rysunku rezystancja cewek jest przedstawiona jako 0,1, ale w rzeczywistości to 0,2. Nie będę już tego poprawiać.

Obudowa jest wykonana z 25mm MDF i posiada jedno dodatkowe wzmocnienie w środku, ponad głośnikiem basowym. Ma netto ok 19L pojemności, tunel bas refleks o średnicy 7,5cm i długości 17cm wypełniony zwiniętym arkuszem gąbki 2cm o rozmiarze Xmuszę zmierzyćX, strojenie zbliżone do  obudowy zamkniętej, ale nie jest to do końca konstrukcja zamknięta. W obudowie tych rozmiarów ten głośnik pracuje dobrze w obudowie zamkniętej i właściwie powinien być w niej zastosowany. Mnie jednak bardziej podoba się to rozwiązanie z na wpół obudową zamkniętą, czyli nieco przytkany otwór bas refleks. Jak ktoś ma mały pokój i problemy z podbitym basem to zdecydowanie powinien zastosować tu prawdziwą obudowę zamkniętą. Wysokość obudowy to 45cm, szerokość 26cm, głębokość 28cm. Kolumna wytłumiona jest w środku gąbką 2cm, ale tylko tylna i boczne ścianki przy głośniku basowym. Za głośnikiem basowym jest też luźno wsadzona owcza wełna, ale nie za dużo, aby nie przetłumić obudowy.
