tekst pochodzi z maja 2023

PCM1701 x4 18bit DAC + DF1704E/ NOS 8 chips

Najnowszy 18 bitowy przetwornik jaki zbudowałem w oparciu o gotową płytę główną.

Na zdjęciu zielona płyta główna podłączona, na jej pokładzie zamontowany filtr cyfrowy DF1704E, u góry luzem scalak NOS z 8 chipami. Na pokładzie 4 inne, mniejsze wzmacniacze operacyjne niż w czarnej wersji gdzie są AD.

Jeden z 3 najlepszych przetworników jakie w życiu kupiłem w Chinach, w postaci gotowej płyty opartej o stare najlepsze wielobitowe scalaki, pochodzące w tym przypadku z rozbiórki starych urządzeń ze złotej epoki CD. Niewiele było gotowych odtwarzaczy, które na pokładzie miały 18 bitowy scalak Burr Brown PCM1701 (PCM1701P). Jako wzmacniacz operacyjny jest tu chip NE5534. OS w filtrze DF1704E jest ustawiony na x4.

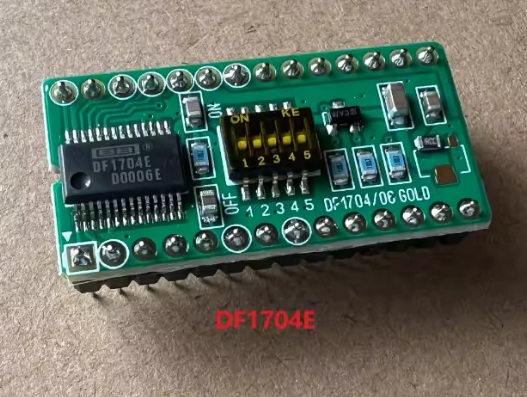

Trzeba to samemu ustawić za pomocą mikro jumperów, w układzie filtra cyfrowego (pokazany na powyższym obrazie), bo domyślnie zwykle jest ustawione na 8x oversampling, który powoduje w tym DAC nieco za ostre i zbyt wyraziste brzmienie.

Płyta ta była sprzedawana na Aliexpres w 2023 roku pod nazwą:

2023 najnowsze uaktualnienie w pełni zrównoważony PCM58P X4 płyta dekodera DAC zrównoważone i wyjście RCA z PCM1701 lub PCM58

UWAGA (dopisane w 2025r) od 2024 i obecnie są sprzedawane na Aliexpress tzw nowsze zielone płyty z tymi przetwornikami, a nawet całe złożone warianty w obudowie z PCM58 i PCM 1701 na pokładzie. Różnią się jednak one od tych prezentowanych w tym artykule. Mają inną architekturę, co oznacza, że jest to inna konstrukcja, a inna konstrukcja to zapewne nieco inne brzmienie. Może być gorsze niż tu opisane.

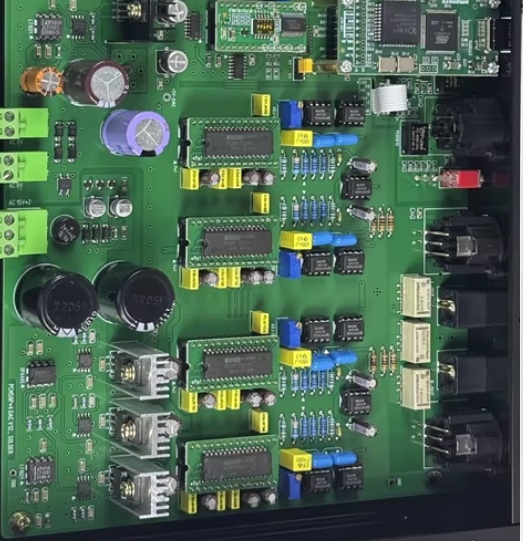

powyżej uproszczona płyta podobnego przetwornika sprzedawana w 2025 o nieznanym mi brzmieniu

Oczywiście zdecydowanie najlepszy brzmieniowo jest wariant z 18bitowym rzadkim scalakiem BB PCM1701P lub K, których na pokładzie są 4 sztuki. Ten DAC brzmi lepiej nawet od sporo droższych i większych przetworników oferowanych obecnie na Aliexpress zawierających 4szt BB PCM63P, za które trzeba zapłacić ok 4000zł.

Filtr cyfrowy oversamplingu można wybrać spośród oferowanych; najtańszego SM5843, 6 chip NOS, 8 chip NOS, DF1706E oraz DF1704E. Najlepiej brzmi wersja z DF1704E oraz bez ovesamplingu tzw. NOS oparty o 8 scalaków. Pozostałe filtry mają w DACu tej konstrukcji raczej martwe brzmienie. Posiadam wszystkie, więc przetestowałem. Rekomendowane dwa warianty mają bardzo żywy, barwny dźwięk w stylu przetworników Audio Note, ale z nieco większą liczbą szczegółów i detalem oraz przestrzenią. Który wariant jest lepszy zależy od konfiguracji i pozostałego sprzętu. NOS 8chip ma nieco bardziej dźwięczne brzmienie, a DF1704E jest  bardziej dokładny i detaliczny. Mam 2 takie przetworniki z oboma filtrami na pokładzie, zieloną i czarną płytę, z różnymi wzmacniaczami operacyjnymi AD i TI. W jednym systemie lepiej spisuje się opcja NOS 8 chip, a w drugim z filtrem DF1704E. Filtry nie są drogie (120-180zł), więc można kupić oba scalaki i dokonać prób i wybrać lepszy dla danego systemu i preferencji słuchacza wariant.

Należy słuchać tego DAC na wejściu coaxial, względnie AES. Opcjonalne karty wejściowe USB znacznie degradują brzmienie, które staje się „cyfrowate”. Należy używać wysokiej klasy zewnętrznego konwertera USB/coaxial lub karty komputerowej z wyjściem cyfrowym np. typu pink faun, albo transportu CD wraz z dobrym kablem cyfrowym.

Do zakupionej płyty wystarczy kupić transformator 9v + 2x 15V i od razu jest zabawa. Taki transformator kosztuje na Aliexpress ok 115 zł.  (symbol transformatora R 30W 15V × 2 + 9V x 2 R 115-230V)

Sama gotowa płyta kosztuje ok 1100zł, trzeba dokonać tylko odpowiedniego wyboru, aby nie dostać nowszych scalaków PCM58, które nie brzmią aż tak dobrze jak zjawiskowe BB PCM1701. Dodatkowo należy wskazać jaki filtr cyfrowy lub chip NOS mają zainstalować, bo domyślnie można dostać raczej tylko najtańszy 6 chipowy NOS lub DF1706, które nie są tu optymalne.

Obudowa do DACA

Dopisane w 2025, obecnie są w ofercie obudowy do tych płytek i gotowe DAC, ale względem płytki kupionej w 2022r, która różni się układem części na pokładzie,  rozstaw RCA coaxial i skrajnego RCA analogowego w pomiarze różni się o ok 1.5mm względem tego w mojej obudowie wykonanej ręcznie, więc same płytki mają też nieco inny rozstaw wyjść, o odstępstwach rzędu 1-1.5mm względem tych sprzed 3 lat.

Jako obudowa do tego DAC dobrze nadaje się taka o rozmiarze zewnętrznym 320x248x70 Brzz hifi Seria BZ3207, w cenie wraz z wysyłką ok 280zł. Należy tylko posiadać trochę sprytu i doświadczenia, aby wyciąć otwory w aluminiowym panelu tylnym pod gotowe już gniazda wlutowane w płytę główną, gdyż nie ma w ofercie gotowej obudowy z takimi otworami. Obróbka aluminium w domu nie jest łatwa, potrzebne odpowiednie wiertła i pilniki oraz stół montażowy z unieruchomionym wiertłem w prowadnicy i przytwierdzonym panelem do obróbki.

Wewnątrz zmontowanego DAC jest czarna płyta, wcześniej sprzedawana od zielonej, ale prawie identyczna konstrukcyjnie, inne wsadzone są wzmacniacze operacyjne, tu większe AD.



Brzmienie

Zaje….. , muzykalny spektakl, naturalne, wciągające, ma tyle życia, z piękną barwą, a jednocześnie detaliczne, bardzo przestrzenne z silnym basem i podstawą, lekko pogrubione, ale bez utraty rozdzielczości. Przestrzeń i namacalność są po prostu wybitne. Nie wiem ile by trzeba zapłacić za współczesny przetwornik z brzmieniem takiej klasy. Trudno taki znaleźć, a za te pieniądze to „za darmo”. Wszystkie te współczesne super detaliczne i wysokorozdzielcze produkty mają mało życia zwykle i sztuczny charakter i milionem szczegółów, ale nie tworzy to sumarycznie spektaklu. Można próbować scharakteryzować to brzmienie DAC 1701 jako połączenie DAC Audio Note na AD1865 z dobrym tranzystorowym DAC na Burr Brown PCM63. DAC można go dodatkowo ulampowić, jak ktoś chce, dodając lampowy stopień wyjściowy o wzmocnieniu x1 – x1,5, co zapewni więcej magii. Bez tego jest też wspaniale.

Podsumowanie

High end za grosze. Kupować o ile nadal można zamówić wersję ze scalakami PCM1701P pochodzącymi z rozbiórki starych odtwarzaczy. Jak wieść się rozejdzie że są tak dobre, nie będą osiągalne i będą kosztować więcej niż PCM 63K.
