PCM1794 AK4118 DAC 192K

Ostatnie odkrycie, nie wiem czy to nie najciekawszy chiński tani DAC (24 1 92k) i to za cenę 45$ za gotową płytę z przetwornikiem, bez obudowy i transformatora. Na pokładzie high-endowy Burr Brown PCM1794 oraz chip odbiornika AK4118, OPA AD827 i komponenty wysokiej jakości. Niesamowity stosunek jakości (brzmienia) do ceny. Obecnie słucham tego DAC, który zbudowałem na bazie zakupionej płyty (45$), starej obudowy i dwóch transformatorów w zestawieniu ze wzmacniaczami Audio Note EMPRESS SILVER. Brzmienie gęste, bardzo dynamiczne, wciągające, muzykalne i szerokie (spektakularne). Bardziej w kierunku R2R DAC. Głębia i detaliczność nie są aż tak spektakularne jak  DAC-ki z podwójnym ESS 9018, ale zupełnie wystarczające i „chce się słuchać” nawet zdecydowanie bardziej niż tanie DAC-ki z ESS, a noga podryguje (i o to chodzi – tutaj bardziej o muzykę, atmosferę). Także jest to kolejny dowód, że często nie ma potrzeby kupowania „zachodnich” DAC-ków za tysiące złotych, bo w danej konfiguracji może się sprawdzić tani DAC. Ma znaczenie jakie transformatory zastosujemy, gdyż posiadam 3 takie DAC-ki z różnymi transformatorami i każdy gra inaczej. Najgorzej gra fabryczna konstrukcja (i najdroższa – za ok 215$ zmontowana w Chinach z jednym dużym toroidem na pokładzie). Najlepiej sprawdziła się wersja z jednym trafo EI i jednym toroidem, zakupionymi nowymi na Allegro i zamontowanymi przeze mnie do kupionej w częściach obudowy fabrycznej ok 67$ oraz oddzielnie płyty za ok 40-45$ z opkami AD827 na pokładzie.

Najlepsza jakość oczywiście tylko na wejściu coaxial, a z komputera poprzez M2Tech lub interfejs Amanero. Osobiście zdecydowanie nie przepadam za tanimi interfejsami USB XMOS (zepsują każdy dobry DAC), które można dokupić do tego DAC za ok 50$. Opcjonalna karta USB XMOS jest oparta o najlepszą kość XMOS 8U6S5 (ten sam chip znajduje się w HIFACE EVO2 za 2300zł), którą oferują do tego DAC i do wielu innych chińskich jak dla mnie brzmi twardo, nudno, technicznie i wolę inne konwertery USB/spdif – np. właśnie wymienione Amanero lub starszy m2tech  z wtyczkami Kernel.

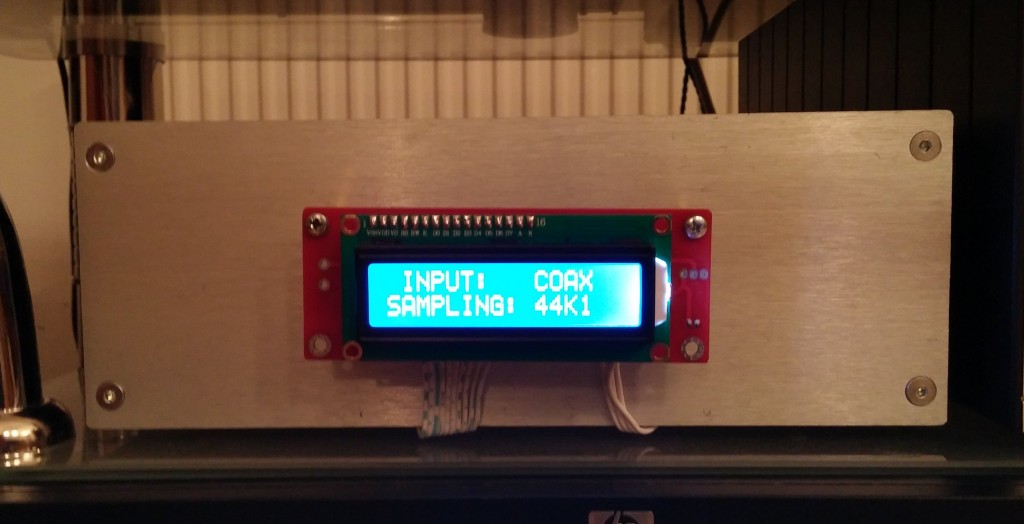

PCM1794-AK4118-DAC 1



















DAC mojej konstrukcji, jedynie z 1 podłączonym wejściem spdif

PCM1794-AK4118-DAC 2

gotowa płyta DAC z AD827 za ok 40$ z wbudowanym wyświetlaczem i 3 wejściami oraz włącznikiem

DAC z nowymi trafo2

tania płytka $40 wbudowana do oryginalnej obudowy ($67 z wysyłką) z 2 transformatorami, zakupionymi na Allegro

Transformator sieciowy TS20/10 230V 2x9V / 2x1A

TST 35/002 (2x12V-2×1,45A) TRANSFORMATOR TOROIDALNY INDEL

Ten wariant najlepiej brzmi, oczywiście bez XMOS U8, który degraduje dźwięk. Jest to drugi egzemplarz jaki zbudowałem na bazie tej płytki DAC.

PCM1974 AK4111

najdroższy wariant 215$ z dużym transformatorem toroidalnym, zmontowany seryjnie w Chinach, z XMOS na pokładzie, brzmienie okazało się słabsze od reszty.

PCM1794-AK4118 3 PCM1794-AK4118-DAC 3

gotowy DAC z płytą przetwornika, wyświetlaczem na pokładzie, obudową i tańszym transformatorem Rcore, zmontowany w Chinach, za ok 140$ (bez karty XMOS – ok 50$ dopłaty) ale z wysyłką
